ジャンクで購入したWestoneのUM3X RCにドライバを追加してカスタムIEMをつくってみました。

追加したドライバは、TWFKとCI-22955。つまり単純にドライバを倍にしています。

国内正規品 Westone UM3X Removable Cable ケーブル交換が可能なカナル型ハイエンドモデルイヤホン WST-UM3XRC

国内正規品 Westone UM3X Removable Cable ケーブル交換が可能なカナル型ハイエンドモデルイヤホン WST-UM3XRC

ウェストン (2010-06-30)
売り上げランキング: 397,133

Amazon.co.jpで詳細を見る









イヤホン自作 自作カスタムIEM用 デュアル バランスドアーマチュア カスタムIEM用 KnowlesTWFK-30017 receiver Balanced Armature Dual Speaker バラ売り1個
価格:5350円(税込、送料別)



イヤホン自作 自作カスタムIEM用 バランスドアーマチュア カスタムIEM用 Knowles CI-22955 receiver Balanced Armature Speaker バラ売り1個
価格:2480円(税込、送料別)

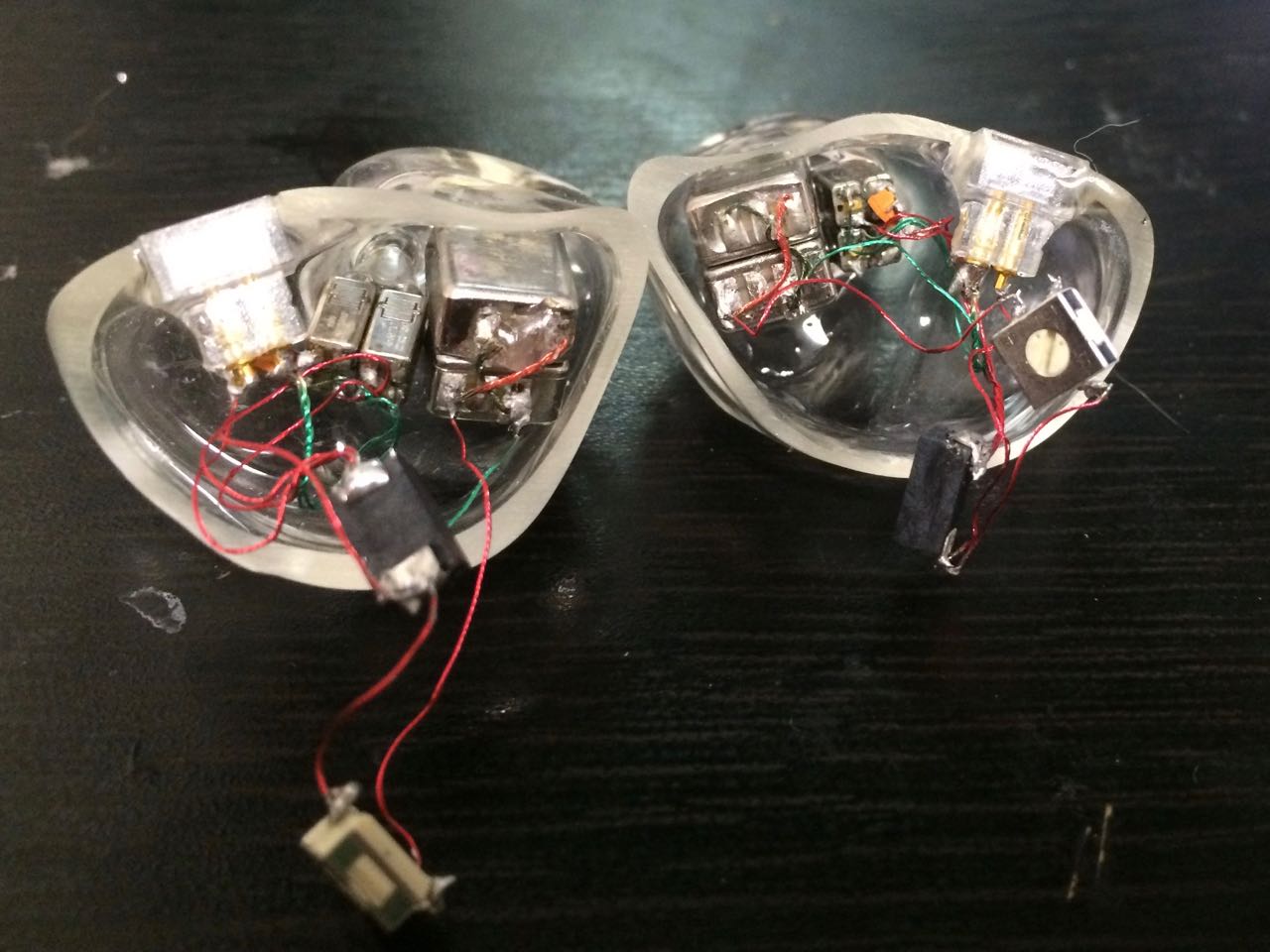

ただしネットワークは新しくしました。TWFKの高音側に1.5μFを挟み、CIには可変抵抗を使ってみました。

シェルの外から低音の量を調整できるように・・・

くみたてLabの丸パクリですね。すみません。


あと全体に10Ωの抵抗を。多ドライバを並列でつなぐと感度が上がりすぎて、抵抗を挟まないとホワイトノイズがひどくなってしまいます。


今回は初めて埋め込み式の2pinコネクタを使用してみました。使っているケーブルが良くないのかもしれないのですが、MMCXはすぐ接触が悪くなってしまうので。

AliExpressでペア1,800円ほど。MMCXに比べるとやたら高いです。もっと安く手に入るところがあったら教えてください。



シェルは透明なUVレジンです。

フェイスプレートには、Amazonで買ったやっすい中国製機械式時計をばらして使用してみました。

これもパクリです。オリジナリティなくてすみません・・・


kd51 機械式,手巻き 両面スケルトン アンティーク調 アラベスク ローマ数字 ブラック×ゴールド 懐中時計 (bl)

kd51 機械式,手巻き 両面スケルトン アンティーク調 アラベスク ローマ数字 ブラック×ゴールド 懐中時計 (bl)

secret

売り上げランキング: 367

Amazon.co.jpで詳細を見る
